Šiame straipsnyje nagrinėjama solenoide tekančios elektros srovės kuriamo magnetinio lauko indukcijos B priklausomybė nuo srovės stiprio I ir nuo atstumo r išilgai ašies. Svarbiausia magnetinio lauko charakteristika yra magnetinė indukcija.
Dešinės rankos taisyklė, iliustruojanti srovės kryptį ir magnetinio lauko susidarymą aplink laidininką.
Ji skaitine verte lygi jėgai, kuria vienalytis magnetinis laukas veikia 1 m ilgio tiesų laidą, statmeną magnetinės indukcijos linijoms, kai juo teka 1 A stiprio srovė. Magnetinės indukcijos SI vienetas yra tesla (T). Laidu ar vakuume judančios elektringosios dalelės kuriamas elektrinis laukas kinta laike, ir dėl to laido aplinkoje srovė kuria magnetinį lauką.
Teorinis pasirengimas
- Magnetinės indukcijos apibrėžimas.
- Bio ir Savaro dėsnis.
- Įvairios formos laidais tekančios elektros srovės magnetinio lauko indukcija ir jos linijos.
Ampero jėga
Magnetinis laukas veikia laidininką, kuriuo teka srove, tam tikra jėga, vadinama Ampero jėga. Nustatyta, kad Ampero jėgos vektoriaus F modulis proporcingas laidininko, kuriuo teka srovė, ilgiui l ir priklauso nuo to laidininko padėties magnetiniame lauke. Jeigu laidininko, kuriuo teka srovė, padėtis nuolatiniame magnetiniame lauke nekinta, tai srovės stiprumas I nusakomas kaip fizikinis dydis, kuriam proporcinga tą laidininka veikianti Ampero jėga: F~I.
Didžiausias Ampero jėgos modulis, veikiančios magnetiniame lauke, kurio indukcija vektorius B, esantį tiesiam laidininkui, kai juo teka srovė: Fmax=IBl, čia l - laid. ilgis, I - srovės stiprumas. Nustatyta, kad kai laidininkas, kuriuo teka srovė, sudaro kampą alfa su magnetinės indukcijos vektoriumi B, Ampero jėgos modulis randamas pagal formulę.
Taip pat skaitykite: Pratimai gyvenimo kokybei gerinti
Aparatūra ir darbo metodas
Įvesti laidininko kilpą tarp elektromagneto judamųjų dalių. Užtvirtinti jėgos jutiklį bet kuriame aukštyje. Įjungti maitinimo šaltinius. Prieš tai įsitikinti, kad įtampos ir srovės reguliavimo rankenėlės nustatytos į nulinę padėtį. Įjungti CASSY sensoriaus maitinimą (įkišti maitinimo šaltinio kištuką į lizdą). Suderinkite viršutinį kanalą: reikia nusistatyti matavimo diapazoną (Meas. Range) nuo 0 iki 300mN ir nulinį tašką (Zero Point) į kairę (left). Atlikti kalibravimą, mygtukų / pagalbą. Uždaryti suderinimo langą.

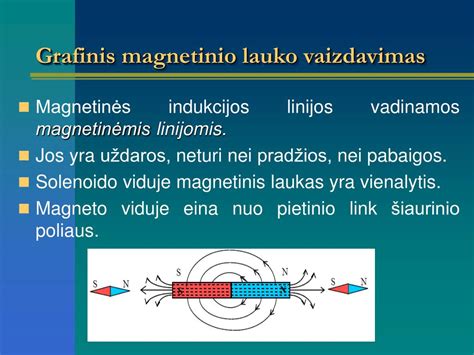

Magnetinio lauko formavimasis aplink laidininką, kuriuo teka elektros srovė.
Lorenco jėga
Jėga, kuria magnetinis laukas veikia judančią elektringąją dalelę, vadinama Lorenco jėga. Čia α- kampas, kurį sudaro greičio vektorius su magnetinės indukcijos vektoriumi. Kadangi Lorenco jėga statmena dalelės greičiui, tai darbo ji neatlieka. Lorenco jėga nekeičia dalelės kinetinės energijos, vadinasi ir jos greičio modulio. Panagrinėkime, kaip juda dalelė turinti krūvį q vienalyčiame magnetiniame lauke B, kurio kryptis statmena dalelės pradiniam greičiui v. Lorenco jėga statmena dalelės greičiui, vadinasi ji suteikia dalelei įcentrinį pagreitį.
Pastovaus modulio greičiu judančios dalelės įcentrinio pagreičio modulis nekinta. Tai reiškia, kad ji juda tolygiai r spindulio apskritimu. Magnetinio lauko poveikis plačiai taikomas technikoje. Pvz.: televizorių kineskopuose. Kita magnetinio lauko pritaikymo sritis - prietaisai, kurie elektringąsias daleles suskirsto pagal specifinius krūvius: pagal dalelės krūvio ir masės santykį.
Vakuuminė šio prietaiso kamera yra magnetiniame lauke. Skriedamos lauku dalelės atsimuša į fotoplokštelę ir palieka pėdsaką joje.
